Configurazione impiantistica

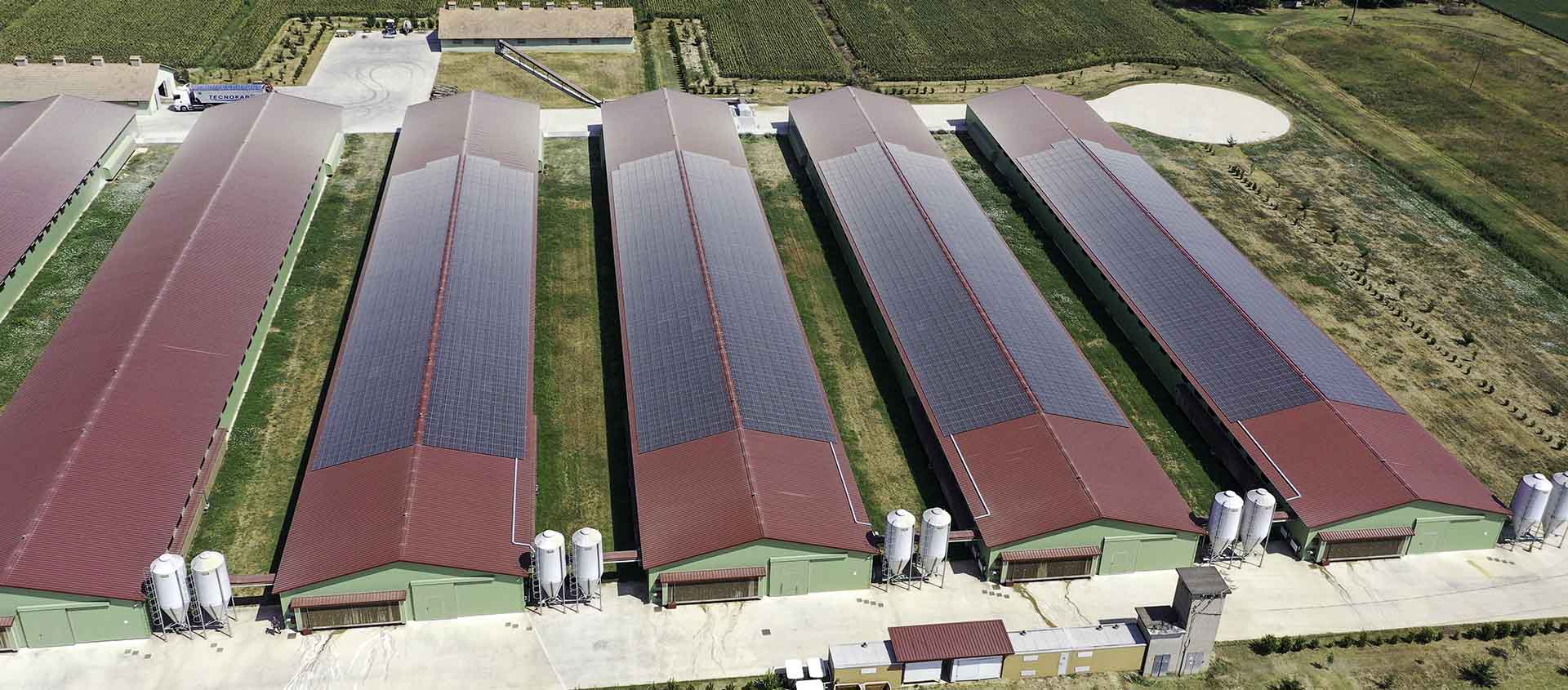

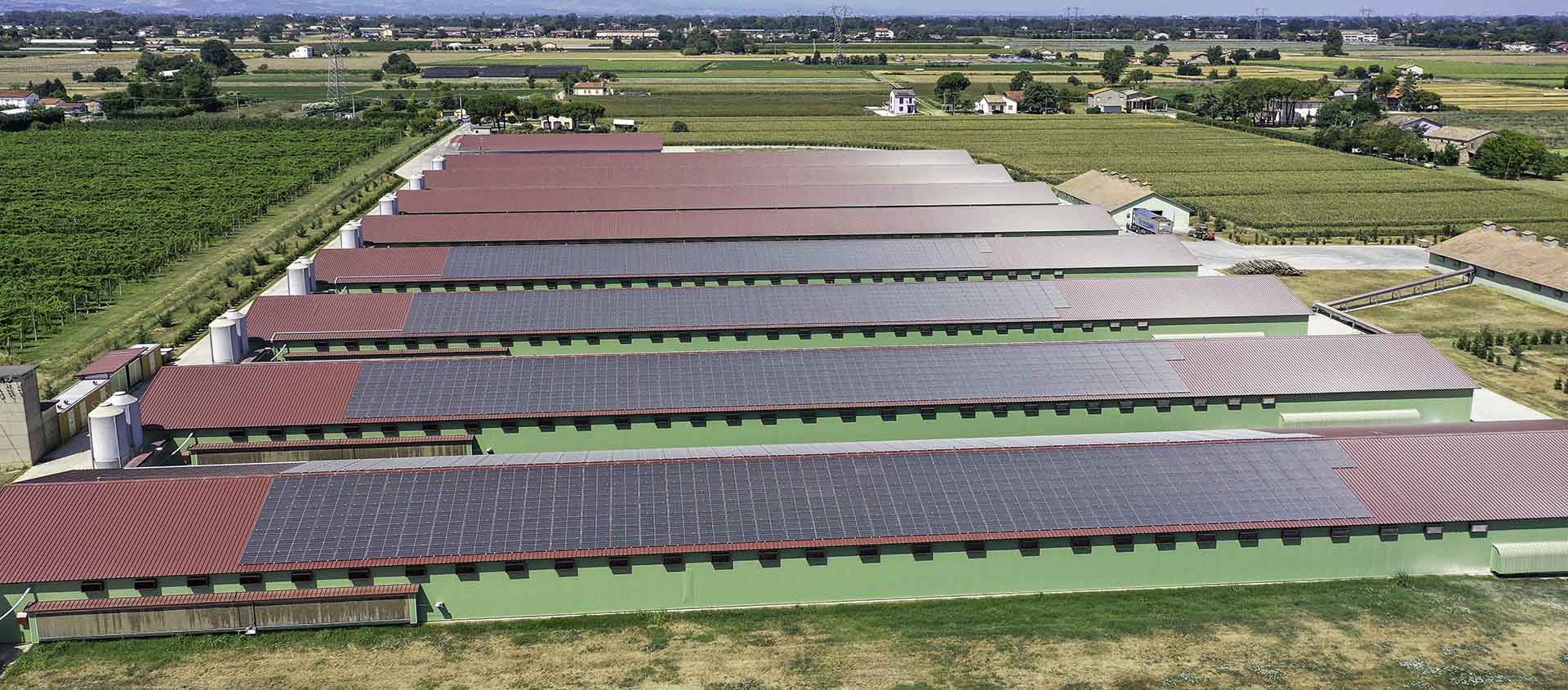

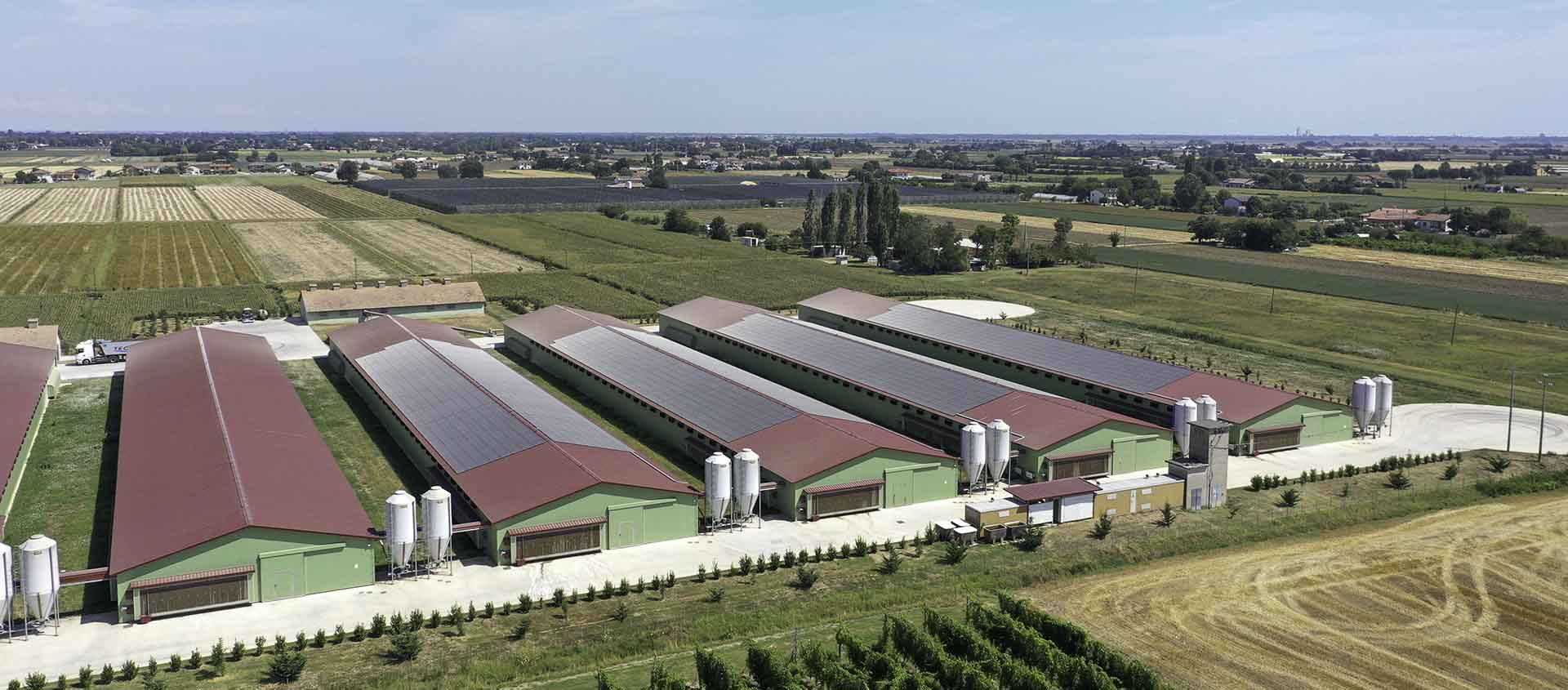

L’impianto fotovoltaico della Soc. Agr. Sapa, con una potenza nominale di 898,80 kW, è installato sulla copertura dello stabilimento aziendale. Questo impianto è stato progettato e realizzato con una configurazione impiantistica avanzata per massimizzare l’efficienza energetica dell’azienda.
L’energia prodotta dal generatore fotovoltaico viene generata in corrente continua (DC) e successivamente convertita in corrente alternata (AC) a 230 Vac mediante apparecchiature di conversione situate in un locale tecnico adiacente al generatore. Gli inverter, collegati ad un quadro elettrico di parallelo rete in corrente alternata a 400 Vac, svolgono un ruolo cruciale nella gestione dell’energia. Questo quadro è equipaggiato con dispositivi di interfaccia e protezione, che garantiscono la corretta connessione dell’impianto con la rete pubblica.
L’energia prodotta dall’impianto viene prioritariamente immessa nella rete di distribuzione interna dello stabilimento, contribuendo a coprire in modo parziale o totale i consumi elettrici dell’azienda. L’eventuale surplus di energia non utilizzata viene immesso nella rete di distribuzione pubblica. Per garantire la sicurezza e l’efficienza del processo, l’impianto è isolato galvanicamente dalla rete pubblica tramite un trasformatore di isolamento situato vicino al quadro di parallelo rete, che è a sua volta collegato al quadro generale di bassa tensione dell’azienda tramite una linea elettrica dedicata.
La gestione e la contabilizzazione dell’energia prodotta sono effettuate con grande precisione: un gruppo di misura installato subito dopo il quadro di parallelo rete registra l’energia prodotta e utilizzata internamente, mentre un contatore bidirezionale, installato dalla società distributrice presso il punto di consegna, misura l’energia eventualmente immessa nella rete pubblica.
Generatore fotovoltaico
Il generatore fotovoltaico ha potenza nominale pari a 989,80 kWp ed è costituito da moduli fotovoltaici in silicio monocristallino ad elevata resa energetica, forniti da TRINA SOLAR.
Il generatore è articolato in 26 sottocampi, ciascuno costituito da gruppi di stringhe, composte da più moduli in serie, collegate fra loro in parallelo.

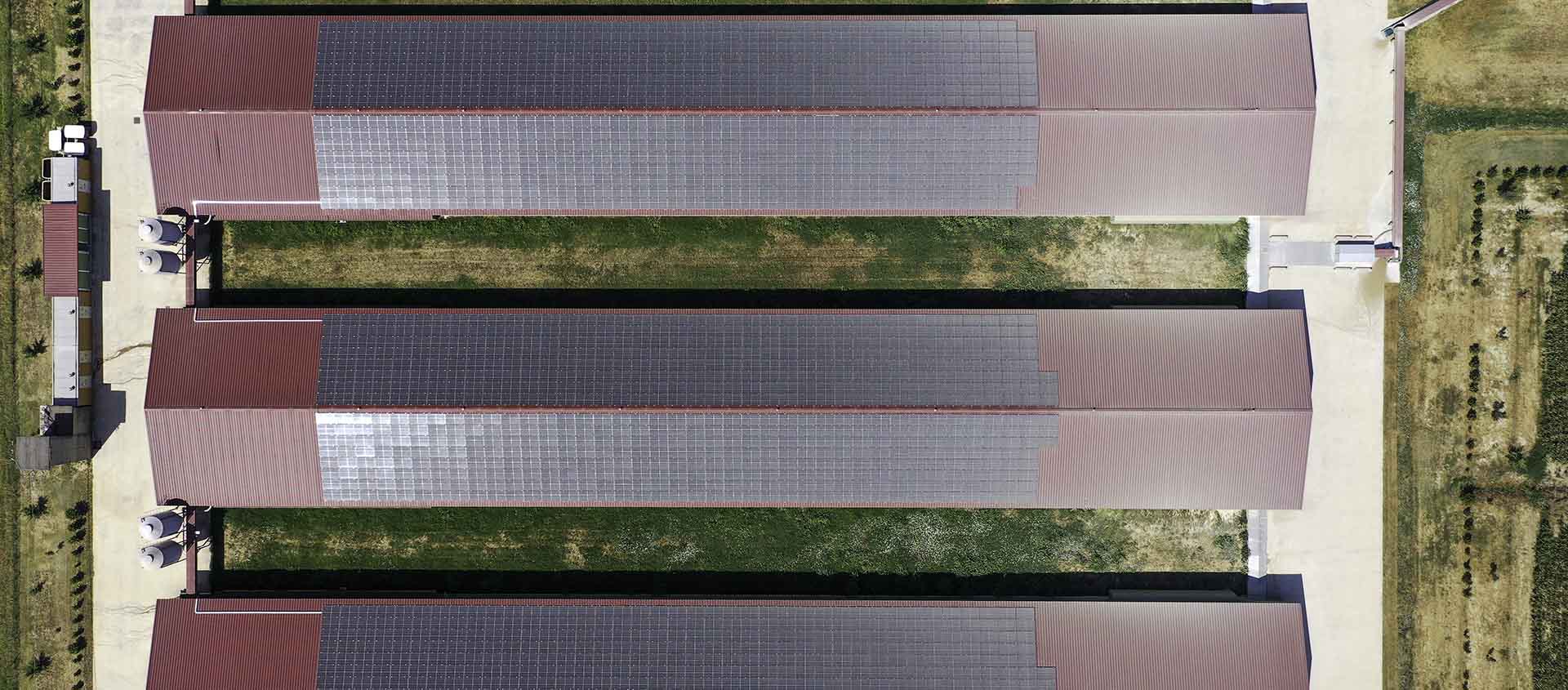

La disposizione dei moduli fotovoltaici è stata studiata in modo tale da ottimizzare l’occupazione di spazio, garantendo nel contempo l’accessibilità per operazioni di manutenzione all’impianto o alle altre apparecchiature presenti sulla copertura e minimizzando l’incidenza di possibili fenomeni di ombreggiamento dovuti alla presenza di ostacoli.
Gruppo di conversione (inverter)
Il gruppo di conversione è costituito da inverter outdoor IP65 transformless ad altissima efficienza.
Gli inverter sono dotati di filtri, dispositivi di sezionamento, protezione e controllo, che rendono il sistema idoneo al trasferimento della potenza dal generatore alla rete, in conformità ai requisiti normativi, tecnici e di sicurezza applicabili, e a garantire il distacco automatico con sezionamento in caso di mancanza rete ed il riallaccio automatico al ripristino della rete.
Il gruppo di conversione è installato all’interno di un locale sito in prossimità del generatore fotovoltaico.
Gli inverter sono collegati in parallelo all’interno di un apposito quadro in corrente alternata (QIRPI), IP65, completo di interruttore generale, blocco differenziale, sistema di protezione di interfaccia rete (SPI) costituito da relè conforme a CEI 0-21 e tele-riduttore, interruttori automatici di protezione inverter, ausiliari. Il sistema SPI è alimentato da un gruppo statico di continuità dedicato.
Il Quadro di Parallelo Inverter (QIRPI) è collegato al Quadro Generale Bassa Tensione (QGBT) esistente posto all’interno dell’edificio.
